Okna DA-77
Wróć do Okna aluminiowe

Okna aluminiowe: seria DA-77

Duże możliwości w trzech wariantach systemu: standard, z ukrytym skrzydłem i ppoż.

Bardzo dobry poziom

izolacji termicznej

Duże możliwości konstrukcyjne

przeszklenia o dużych gabarytach

Nowoczesny design

dla wymagających projektów

Możliwość stosowania szyb specjalnych

podnoszących bezpieczeństwo

Gdzie kupić?
Zapytanie ofertowe



Seria ciepłych i trwałych okien DA-77

Bogaty w opcje system przeznaczony do realizacji wymagających, nowoczesnych projektów, uwzględniających duże przeszklenia.

Opcje zastosowania ukrytego skrzydła lub okien narożnych pozwalają uzyskać spójny wygląd wszystkich typów okien w elewacji budynku i gwarantuje wyjątkową estetykę projektu.Zwiększone wymiary maksymalne, nowoczesny design oraz dostępność systemu z ukrytym skrzydłem sprawiają, że ta seria okien DA-77 to częsty wybór inwestorów. Czterokomorowy profil wraz z przekładkami termicznymi gwarantują izolację termiczną na wysokim, spełniającym wymogi budowlane, System umożliwia  stosowanie szyb specjalnych w ramach zakresu szklenia – energooszczędnych, akustycznych czy antywłamaniowych.

Gdzie kupić?
Generuj plik PDF
Uw*

0,89 W/m2K

Głębokość zabudowy

Ościeżnica 77 mm | Skrzydło 86 mm

Zawiasy

nawierzchniowe

Pakiet szybowy

4/18/4/18/4 ciepła czarna ramka

Model klamki

1006

Zabezpieczenia antywłamaniowe

zaczep antywłamaniowy

Pełna specyfikacja

DA-77

Efektywność cieplna
Uw*
0,89 W/m2K
*
Wartość Uw W/(m2K) podano dla konstrukcji o wymiarach 1230x1480 mm ze szkłem dwukomorowym z ciepłą ramką dystansową i szybą Ug=0,5 W/(m2K)
Profil
Nazwa profilu
DA-77
Głębokość zabudowy
Ościeżnica 77 mm | Skrzydło 86 mm
Liczba komór
4
Przekładka termiczna
tak: 43 mm
Ilość uszczelek
2
Szyba
Pakiet szybowy
4/18/4/18/4 ciepła czarna ramka
Wartość Ug
0,5 W/m2K
Grubość pakietu
od 21 do 67 mm
Izolacyjność akustyczna dostępnego oszklenia
---
Okucie
Typ
Winkhaus obwiedniowe
Zawiasy
nawierzchniowe
Zabezpieczenia antywłamaniowe
zaczep antywłamaniowy
Mikrowentylacja
Inne
Mechanizm czterostopniowego uchyłu | Blokada obrotu klamki z podnośnikiem
Klamka
Kolorystyka
---
Model klamki
1006
Wymiary
Maksymalna szerokość okna - jednoskrzydłowe
1700 mm
Maksymalna wysokość okna - jednoskrzydłowe
2800 mm
Maksymalna szerokość okna – dwuskrzydłowe z ruchomym słupkiem
3400 mm
Maksymalna wysokość okna – dwuskrzydłowe z ruchomym słupkiem
2800 mm
Maksymalna powierzchnia skrzydła
3 m2
Maksymalny wymiar stałego szklenia (przy zastosowaniu szyby specjalnej, maksymalnej powierzchni 7m2 i wadze 250 kg)
3500 x 2900 mm lub 2900 x 3500 mm

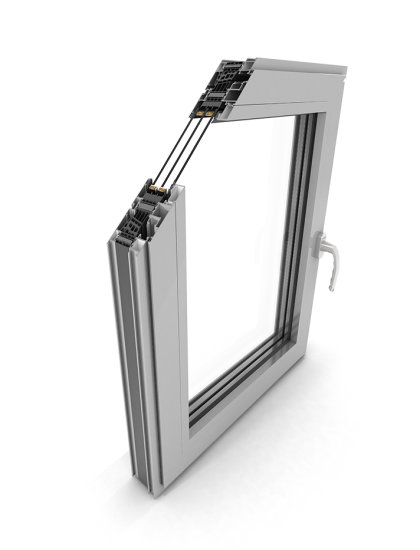

DA-77(SI)

Efektywność cieplna
Uw*
0,76 W/m2K
*
Wartość Uw W/(m2K) podano dla konstrukcji o wymiarach 1230x1480 mm ze szkłem dwukomorowym z ciepłą ramką dystansową i szybą Ug=0,5 W/(m2K)
Profil
Nazwa profilu
DA-77
Głębokość zabudowy
Ościeżnica 77 mm | Skrzydło 86 mm
Liczba komór
4
Przekładka termiczna
tak: 43 mm
Ilość uszczelek
2
Szyba
Pakiet szybowy
4/18/4/18/4 ciepła czarna ramka
Wartość Ug
0,5 W/m2K
Grubość pakietu
od 21 do 67 mm
Izolacyjność akustyczna dostępnego oszklenia
---
Okucie
Typ
Winkhaus obwiedniowe
Zawiasy
nawierzchniowe
Zabezpieczenia antywłamaniowe
zaczep antywłamaniowy
Mikrowentylacja
Inne
Mechanizm czterostopniowego uchyłu | Blokada obrotu klamki z podnośnikiem
Klamka
Kolorystyka
---
Model klamki
1006
Wymiary
Maksymalna szerokość okna - jednoskrzydłowe
1700 mm
Maksymalna wysokość okna - jednoskrzydłowe
2800 mm
Maksymalna szerokość okna – dwuskrzydłowe z ruchomym słupkiem
3400 mm
Maksymalna wysokość okna – dwuskrzydłowe z ruchomym słupkiem
2800 mm
Maksymalna powierzchnia skrzydła
3 m2
Maksymalny wymiar stałego szklenia (przy zastosowaniu szyby specjalnej, maksymalnej powierzchni 7m2 i wadze 250 kg)
3500 x 2900 mm lub 2900 x 3500 mm

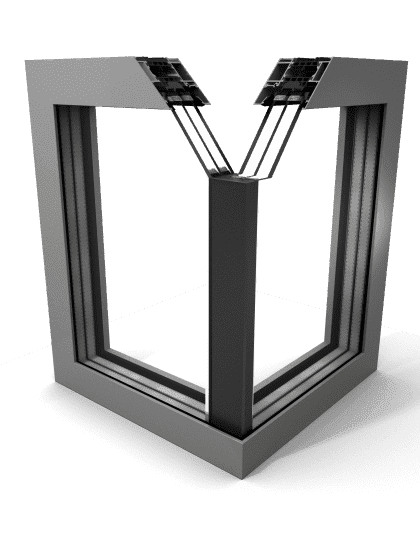

DA-77 opcja narożna

Efektywność cieplna
Uw*
0,8 W/m2K
*
okno referencyjne 2 x 1230 mm x 1480 mm
Profil
Nazwa profilu
DA-77
Głębokość zabudowy
Ościeżnica 77 mm | Skrzydło 86 mm
Liczba komór
4
Przekładka termiczna
tak: 43 mm
Ilość uszczelek
2
Szyba
Pakiet szybowy
ESG/8/16/ESG8/16/44.2
Wartość Ug
0,6 W/m2K
Grubość pakietu
od 32 mm do 72 mm
Izolacyjność akustyczna dostępnego oszklenia
od 31 do 47 dB
Okucie
Typ
-
Zawiasy
-
Zabezpieczenia antywłamaniowe
-
Mikrowentylacja
-
Inne
-
Klamka
Kolorystyka
---
Model klamki
-
Wielkośc skrzydła
Min. szerokość skrzydła
560 mm x 560 mm x 560 mm
Maks. szerokość skrzydła
2400 mm x 3000 mm x 3000 mm
Min. wysokość skrzydła
560 mm x 560 mm x 560 mm
Maks. wysokość skrzydła
2400 mm x 3000 mm x 3000 mm
Maks. waga skrzydła
150 kg
Maks. powierzchnia skrzydła
3 m2

DA-77 US

Efektywność cieplna
Uw*
0,8 W/m2K
*
okno referencyjne 1230 x 1480, szyba podstawowa dla danej serii
Profil
Nazwa profilu
DA-70
Głębokość zabudowy
Skrzydło: 80,8 mm | Ościeżnica: 77 mm
Liczba komór
4
Przekładka termiczna
Przekładki termiczne 43 mm z poliamidu wzmacnianego włóknem szklanym
Ilość uszczelek
Trzy uszczelki z dwukomponentowego kauczuku syntetycznego EPDM
Szyba
Pakiet szybowy
4x18x4x18x4, ciepła ramka czarna
Wartość Ug
0,5 W/m2K
Grubość pakietu
Dostępna grubość oszklenia: od 15 do 60 mm
Izolacyjność akustyczna dostępnego oszklenia
Rw: od 31 do 47dB
Okucie
Typ
---
Zawiasy
nawierzchniowe (opcjonalnie: zawiasy ukryte)
Zabezpieczenia antywłamaniowe
zaczep antywłamaniowy
Mikrowentylacja
Inne
Blokada obrotu klamki
Klamka
Kolorystyka
Kolor standardowy: biały, brązowy, srebrny | Kolor opcjonalny: stal nierdzewna, stare złoto, kolor stolarki
Model klamki
Aluminiowa
Wymiary
Maksymalna szerokość okna - jednoskrzydłowe
1700 mm
Maksymalna wysokość okna - jednoskrzydłowe
2800 mm
Maksymalna szerokość okna – dwuskrzydłowe z ruchomym słupkiem
3400 mm
Maksymalna wysokość okna – dwuskrzydłowe z ruchomym słupkiem
2800 mm
Maksymalna powierzchnia skrzydła
3 m2
Maksymalny wymiar stałego szklenia (przy zastosowaniu szyby specjalnej, maksymalnej powierzchni 7m2 i wadze 250 kg)
3500 x 2900 mm lub 2900 x 3500 mm
Parametry techniczne
Wodoszczelność
klasa 4, PN-EN 12207:2001
Przepuszczalność powietrza
klasa E1350, PN-EN 12208:2001
Odporność na obciążenie wiatrem
do klasy C5/B5, PN-EN 12210:2001

DA-77 EI

Efektywność cieplna
Uw*
0,8 W/m2K
*
Uw okna o wymiarach skrzydła 2000 x 1100 mm ze szkłem 2-komorowym o Ug 0,5 W/(m2K), z ciepłą ramką dystansową i szybą przeciwpożarową w klasie EI30
Profil
Nazwa profilu
DA-77
Głębokość zabudowy
Ościeżnica 77 mm | Skrzydło 86 mm
Liczba komór
4
Przekładka termiczna
Przekładki termiczne 43 mm z poliamidu wzmacnianego włóknem szklanym
Ilość uszczelek
Dwie uszczelki z dwukomponentowego kauczuku syntetycznego EPDM
Szyba
Pakiet szybowy
5T ESG /12+A/5TESG/12+A/EI 30
Wartość Ug
0,7 W/m2K
Grubość pakietu
zakres szklenia od 41 do 60 mm
Izolacyjność akustyczna dostępnego oszklenia
Rw: od 31 do 42 dB
Okucie
Typ
---
Zawiasy
nawierzchniowe (opcjonalnie: zawiasy ukryte)
Zabezpieczenia antywłamaniowe
zaczep antywłamaniowy
Mikrowentylacja
Inne
Blokada obrotu klamki
Klamka
Kolorystyka
Kolor standardowy: biały, brązowy, srebrny | Kolor opcjonalny: stal nierdzewna, stare złoto, kolor stolarki
Model klamki
Klamka z kluczykiem wykonana z aluminium
Wymiary
Maksymalna szerokość okna - jednoskrzydłowe
1600 mm
Maksymalna wysokość okna - jednoskrzydłowe
2400 mm
Maksymalna szerokość okna – dwuskrzydłowe z ruchomym słupkiem
3200 mm
Maksymalna wysokość okna – dwuskrzydłowe z ruchomym słupkiem
2400 mm
Maksymalna powierzchnia skrzydła
3 m2
Maksymalny wymiar stałego szklenia (przy zastosowaniu szyby specjalnej, maksymalnej powierzchni 7m2 i wadze 250 kg)
3500 x 2900 mm lub 2900 x 3500 mm
Inne
Inne
napędy automatyczne dla okien R i U

DA-77 C otwierane na zewnątrz

Efektywność cieplna
Uw*
0,9 W/m2K
*
okno referencyjne 1230 x 1480, szyba podstawowa dla danej serii
Profil
Nazwa profilu
DA-77C
Głębokość zabudowy
Skrzydło: 86 mm | Ościeżnica: 77 mm
Liczba komór
4
Przekładka termiczna
Przekładki termiczne 43 i 42 mm
Ilość uszczelek
Trzy uszczelki z dwukomponentowego kauczuku syntetycznego EPDM
Szyba
Pakiet szybowy
4x18x4x18x4, ciepła ramka czarna
Wartość Ug
0,5 W/m2K
Grubość pakietu
ościeżnica – od 13 do 61 mm, skrzydło – od 22 do 70 mm
Izolacyjność akustyczna dostępnego oszklenia
Rw: od 31 do 47dB
Okucie
Typ
---
Zawiasy
okucia nożycowe (niewidoczne) lub tradycyjne zawiasy rozwierne (widoczne)
Zabezpieczenia antywłamaniowe
---
Mikrowentylacja
---
Inne
---
Klamka
Kolorystyka
Biały, Chrom, Chrom mat
Model klamki
Virage (trzpieniowa)
Wymiary
Maksymalna szerokość okna - jednoskrzydłowe
1400 mm
Maksymalna wysokość okna - jednoskrzydłowe
2500 mm
Maksymalna szerokość okna – dwuskrzydłowe z ruchomym słupkiem
rozwiązanie niedostępne w systemie
Maksymalna wysokość okna – dwuskrzydłowe z ruchomym słupkiem
rozwiązanie niedostępne w systemie
Maksymalna powierzchnia skrzydła
3 m2
Maksymalny wymiar stałego szklenia (przy zastosowaniu szyby specjalnej, maksymalnej powierzchni 7m2 i wadze 250 kg)
rozwiązanie niedostępne w systemie
Parametry techniczne
Wodoszczelność
klasa 4, PN-EN 12207:2001
Przepuszczalność powietrza
klasa E1350, PN-EN 12208:2001
Odporność na obciążenie wiatrem
do klasy C5/B5, PN-EN 12210:2001

Kolorystyka drzwi aluminiowych

Pełna oferta kolorów palety RAL dostępna jest we wzorniku.

Kolory podstawowe

Biały RAL 9016
Srebrny RAL 9006
Brąz - RAL 8019
Kolor z palety RAL (wg. wzornika)

Prezentowane kolory mają charakter poglądowy i mogą odbiegać od kolorów rzeczywistych.

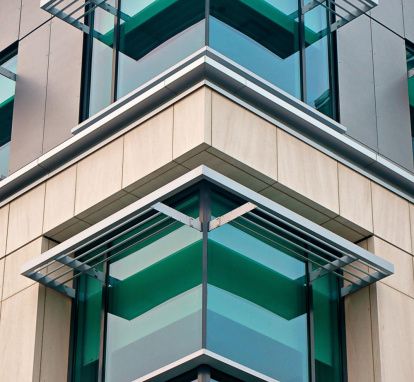

Okna narożne wykonywane w systemie DA-77 to przede wszystkim produkty znajdujące swoje zastosowanie w nowoczesnych budynkach, w których efekt wizualny spełnia oczekiwania obecnych projektów architektonicznych.

Kształt budynku nabiera lekkości i wyjątkowo nowoczesnego charakteru. Oprócz atrakcyjności wizualnej zapewniają swobodny dostęp światła do budynków, w których zostały zamontowane. Powierzchnia szyby jest większa, dzięki czemu do wnętrza wpada do 20 % więcej światła słonecznego (w zależności od wymiarów okna).

System DA-77 EI służy do wykonywania okien otwieranych o klasie odporności ogniowej EI 30 wg normy EN 13501-2+A1

Konstrukcja bazuje na systemie DA-77, dzięki czemu cechuje ją wysoka izolacyjność termiczna i akustyczna oraz szczelność na wodę i powietrze. System DA-77 EI łączy w sobie zatem zalety klasycznego systemu okiennego z właściwościami przegród ognioodpornych.

Wykonana w nim zabudowa spełnia wszelkie wymagania obowiązujących przepisów i norm szczególnie dotyczących oszczędzania energii i ochrony środowiska, zapewniając przy tym odpowiednie bezpieczeństwo pożarowe. System jest sklasyfikowany jako nierozprzestrzeniający ognia (NRO).  Co wyróżnia serię DA-77 EI w standardzie przeciwpożarowym?

  • Profile o trzykomorowej budowie, gdzie centralną część stanowi komora izolacyjna pomiędzy przekładkami termicznymi o szerokości 43 lub 42 mm
  • Elementy izolacji ogniowej w komorach wewnętrznych kształtowników aluminiowych oraz specjalne akcesoria i materiały funkcjonujące w przestrzeni pomiędzy kształtownikami aluminiowymi a szkłem
  • Szeroki zakres grubości możliwych do zastosowania szyb pozwala na stosowanie rożnych rodzajów szkła zespolonego, w tym zestawów dwukomorowych
  • Okucia stosowane w DA-77 EI standardowo są w klasie antywłamaniowej RC2





Wyposażenie  okien

Klamki

Klamki

Szczegóły
Szyby

Szyby

Szczegóły
Szprosy i listwy

Szprosy i listwy

Szczegóły
Okucia

Okucia

Szczegóły
Czujniki otwarcia

Czujniki otwarcia

Szczegóły
Nawiewniki

Nawiewniki

Szczegóły

Sprawdź gdzie
kupisz nasze
produkty

Skorzystaj z wyszukiwarki i znajdź salon sprzedaży blisko Ciebie

Popularne miasta:

Kraków Nowy Sącz Warszawa

Okna aluminiowe DA-77

Efektywność cieplna
Uw*
1,0 W/m2K
*
okno referencyjne 1230 x 1480, szyba podstawowa dla danej serii
Profil
Nazwa profilu
DA-77
Głębokość zabudowy
Ościeżnica 77 mm | Skrzydło 86 mm
Liczba komór
4
Przekładka termiczna
z poliamidu wzmacnianego włóknem szklanym grubości 43 mm
Ilość uszczelek
Dwie uszczelki z dwukomponentowego kauczuku syntetycznego EPDM
Szyba
Pakiet szybowy
4x18x4x18x4 ciepła czarna ramka
Wartość Ug
0,5 W/m2K
Grubość pakietu
48 mm
Izolacyjność akustyczna dostępnego oszklenia
---
Okucie
Typ
---
Zawiasy
nawierzchniowe
Zabezpieczenia antywłamaniowe
zaczep antywłamaniowy
Mikrowentylacja
Inne
Mechanizm czterostopniowego uchyłu | Blokada obrotu klamki z podnośnikiem
Klamka
Kolorystyka
---
Model klamki
1006
Wymiary
Maksymalna szerokość okna - jednoskrzydłowe
1700 mm
Maksymalna wysokość okna - jednoskrzydłowe
2800 mm
Maksymalna szerokość okna – dwuskrzydłowe z ruchomym słupkiem
3400 mm
Maksymalna wysokość okna – dwuskrzydłowe z ruchomym słupkiem
2800 mm
Maksymalna powierzchnia skrzydła
3 m2
Maksymalny wymiar stałego szklenia (przy zastosowaniu szyby specjalnej, maksymalnej powierzchni 7m2 i wadze 250 kg)
---
Preferencje plików cookie
Szanowni państwo, nasz serwis stosuje pliki Cookies. możecie określić warunki przechowywania lub dostępu do plików Cookies w ustawienich.
Preferencje plików cookie
Wykorzystanie plików cookie

Szanowni państwo, nasz serwis stosuje pliki Cookies. możecie określić warunki przechowywania lub dostępu do plików Cookies. Aby uzyskać więcej informacji na temat plików cookie i innych poufnych danych, zapoznaj się z pełną polityką prywatności i RODO.

Więcej informacji

W przypadku jakichkolwiek pytań dotyczących naszej polityki dotyczącej plików cookie prosimy o kontakt.
