Alufenster: Serie DA-77

Große Möglichkeiten in drei Varianten des Systems: Standard, mit verstecktem Flügel und Brandschutz.

Sehr gutes Niveau

der Wärmedämmung

Große Konstruktionsmöglichkeiten

einer großflächigen Verglasung

Modernes Design

für anspruchsvolle Projekte

Möglichkeit der Verwendung von Spezialglasscheiben

zur Verbesserung der Sicherheit

Anfrage

Serie warmer und langlebiger DA-77-Fenster

Ein System voller Optionen, das für die Umsetzung anspruchsvoller, moderner Projekte mit großen Verglasungen bestimmt ist.

Die Optionen für die Verwendung eines versteckten Flügels oder von Eckfenstern ermöglichen es, ein einheitliches Aussehen aller Fenstertypen in der Fassade des Gebäudes zu erzielen und garantieren eine einzigartige Designästhetik. Erhöhte maximale Abmessungen, modernes Design und die Verfügbarkeit des Systems mit verstecktem Flügel tragen dazu bei, dass diese Fensterserie DA-77 häufig von Investoren ausgewählt wird. Das Vierkammerprofil mit thermischen Dämmkeilen garantiert eine Wärmedämmung auf hohem Niveau, die den baugesetzlichen Anforderungen entspricht. Das System ermöglicht die Verwendung spezieller Glasscheiben im Rahmen der Verglasung - energiesparend, akustisch oder einbruchhemmend.

Siehe im Katalog

PDF-Datei generieren

Uw*

0,89 W/m²K

Einbautiefe

Rahmen: 77 mm | Flügel: 86 mm

Glaspaketstärke

von 21 bis 67 mm

Ug-Wert

0,5 W/m²K

Glasaufbau

4/18/4/18/4 warme Kante schwarz

Scharniere

Standard

Vollständige Spezifikation

Siehe im Katalog

PDF-Datei generieren

Uw*

0,76 W/m²K

Einbautiefe

Rahmen: 77 mm | Flügel: 86 mm

Glaspaketstärke

von 21 bis 67 mm

Ug-Wert

0,5 W/m²K

Glasaufbau

4/18/4/18/4 warme Kante schwarz

Scharniere

Standard

Vollständige Spezifikation

Siehe im Katalog

PDF-Datei generieren

Uw*

0,9 W/m²K

Einbautiefe

Rahmen: 77 mm | Flügel: 86 mm

Glaspaketstärke

Blendrahmen – von 13 bis 61 mm, Fensterflügel – von 22 bis 70 mm

Ug-Wert

0,5 W/m²K

Glasaufbau

4x18x4x18x4, warme Kante schwarz

Scharniere

Scherenlager (unsichtbar) oder traditionelle Drehlager (sichtbar)

Vollständige Spezifikation

Siehe im Katalog

PDF-Datei generieren

Uw*

0,8 W/m²K

Einbautiefe

Rahmen: 77 mm | Flügel: 86 mm

Glaspaketstärke

von 32 mm bis 72 mm

Ug-Wert

0,6 W/m²K

Glasaufbau

ESG/8/16/ESG8/16/44.2

Scharniere

Vollständige Spezifikation

Siehe im Katalog

PDF-Datei generieren

Uw*

0,8 W/m²K

Einbautiefe

Rahmen: 77 mm | Flügel: 80,8 mm

Glaspaketstärke

Verfügbare Verglasungsstärke: von 15 bis 60 mm

Ug-Wert

0,5 W/m²K

Glasaufbau

4x18x4x18x4, warme Kante schwarz

Scharniere

Standard (Optional verdeckt liegende Scharniere)

Vollständige Spezifikation

Siehe im Katalog

PDF-Datei generieren

Uw*

0,8 W/m²K

Einbautiefe

Rahmen: 77 mm | Flügel: 86 mm

Glaspaketstärke

Verfügbare Verglasungsstärke: von 41 bis 60 mm

Ug-Wert

0,7 W/m²K

Glasaufbau

5T ESG /12+A/5TESG/12+A/EI 30

Scharniere

Standard (Optional verdeckt liegende Scharniere)

Vollständige Spezifikation

Farbgebung

Standardfarben

Weiß - RAL 9016

Grau - RAL 9006

RAL 8019

Farbton aus RAL-Palette

Die präsentierten Farben dienen nur als Referenz und können von den tatsächlichen Farben abweichen.

Furniere

Goldeiche 2178001

Nussbaum 2178007

Mahagoni 2065021

Winchester 49240

Mooreiche 2052089

Anthrazitgrau

Sheffield Oak F4563081

Weiß 9152.05

Eiche natur 3118076

Braun 887505

Bergkiefer 3069041

Oregon III 2115008

Cremeweiß 137905

Hellgrau 725105

Achatgrau 703805

Silbergrau glatt 715505083

Silbergrau 715505

Basaltgrau 701205

Basaltgrau glatt 701205083

Antrazitgrau seidenglatt 4367003

Quarzgrau 703905

Dunkelblau 515005

Grün 600505

Dunkelgrün 612505

Rotbraun 308105

Rubinrot 300305

Crown-Platin 1293001

Anthrazitgrau Alux DB703 F4361014

Desert Oak 0057004

Monument oak 0057006

Woodec oak F4703001

Anthrazitgrau Ulti-matt 02.20.71.000001 – 504700

Die präsentierten Farben dienen nur als Referenz und können von den tatsächlichen Farben abweichen.

Holzähnliche Lacke

Goldene Eiche ADEC D101

Nussbaum ADEC O102

Nussbaum Vene ADEC O205

Mahagoni ADEC M103

Mahagoni Sapeli ADEC M204

Kiefer ADEC S106

Kirsche ADEC W109

Wenge ADEC W205

Schwarzwälder Kirsche ADEC C110

Schwarzwälder Kirsche ADEC C212

Eiche Rustikal ADEC D210

Mooreiche ADEC D502

Ebenholz ADEC M102

Kiefer ADEC S110

Schwarzkirsche ADEC C106

Kastanie ADEC K101

Die präsentierten Farben dienen nur als Referenz und können von den tatsächlichen Farben abweichen.

RAL 8014

Mars 2525 Sable

Classic 591T Kalahari

Classic 591T Kalahari Tiefmat

RAL 9016

RAL 7004

RAL 7012

RAL 7016

RAL 7021

RAL 7024

RAL 7036

RAL 7037

RAL 7039

RAL 8019

RAL 9004

Weiß - RAL 9010

RAL 2100

RAL 2900

Die präsentierten Farben dienen nur als Referenz und können von den tatsächlichen Farben abweichen.

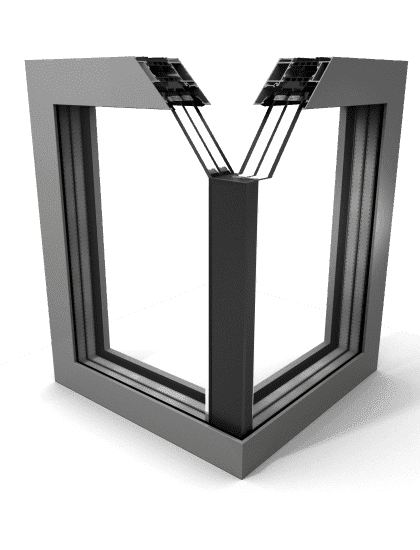

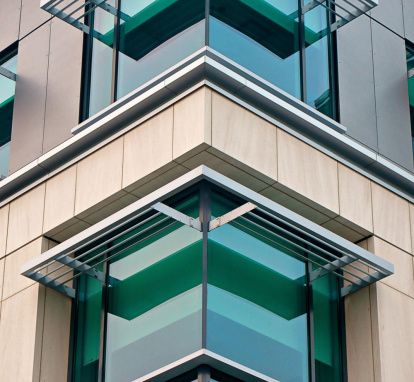

Im DA-77-System hergestellte Eckfenster sind vor allem Produkte, die in modernen Gebäuden verwendet werden, bei denen der visuelle Effekt den Erwartungen aktueller architektonischen Entwürfe entspricht.

Die Form des Gebäudes nimmt Leichtigkeit und einen außergewöhnlich modernen Charakter an. Neben ihrer visuellen Attraktivität gewährleisten sie den freien Zugang von Licht zu den Gebäuden, in denen sie montiert wurden. Die Glasscheibenfläche ist größer, so dass bis zu 20% mehr Sonnenlicht in den Innenraum fällt (abhängig von den Fensterabmessungen).

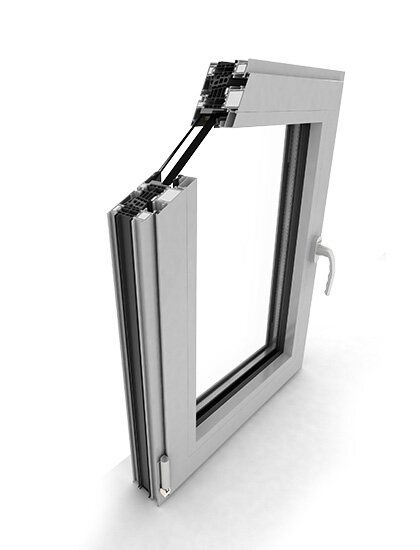

Die Konstruktion basiert auf dem DA-77 System, dank dessen sie sich durch hohe Wärme- und Schalldämmung sowie Wasser- und Luftdichtheit auszeichnet. Das DA-77 EI-System kombiniert die Vorteile eines klassischen Fenstersystems mit den Eigenschaften feuerfester Trennwände.

Der in diesem System ausgeführte Einbau erfüllt alle Anforderungen der geltenden Vorschriften und Normen, insbesondere in Bezug auf Energieeinsparung und Umweltschutz, und gewährleistet zugleich einen entsprechenden Brandschutz. Das System ist als nicht feuerausbreitend (NRO) klassifiziert. Wodurch zeichnet sich die DA-77 EI-Serie im Brandschutzstandard aus?

Profile mit einem Dreikammeraufbau, bei denen der zentrale Teil die Isolierkammer zwischen den thermischen Dämmkeilen mit einer Breite von 43 oder 42 mm ist
Brandschutzelemente in Innenkammern aus Aluminiumprofilen sowie spezielles Zubehör und spezielle Materialien, die im Raum zwischen Aluminiumprofilen und Glas funktionieren
Der große Dickenbereich der zur Anwendung möglichen Glasscheiben ermöglicht die Verwendung verschiedener Arten von Verbundglas, einschließlich Doppelkammersätze
Die in DA-77 EI verwendeten Beschläge sind standardmäßig in der Einbruchschutzklasse RC2.

Ausstattung

Alufenster: Serie DA-77

Große Möglichkeiten in drei Varianten des Systems: Standard, mit verstecktem Flügel und Brandschutz.

Serie warmer und langlebiger DA-77-Fenster

Ein System voller Optionen, das für die Umsetzung anspruchsvoller, moderner Projekte mit großen Verglasungen bestimmt ist.

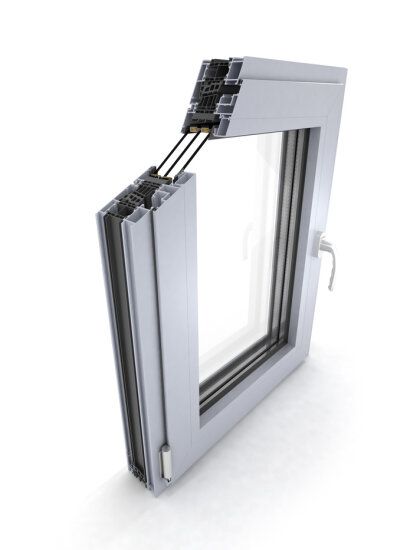

DA-77

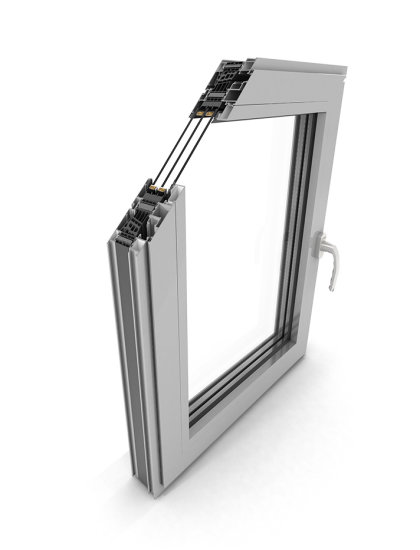

DA-77(SI)

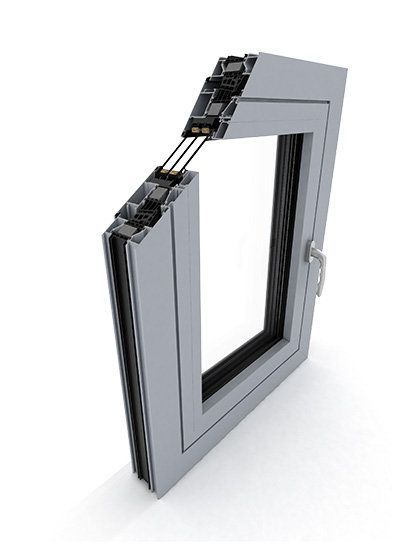

DA-77C

DA-77 Ecklösung

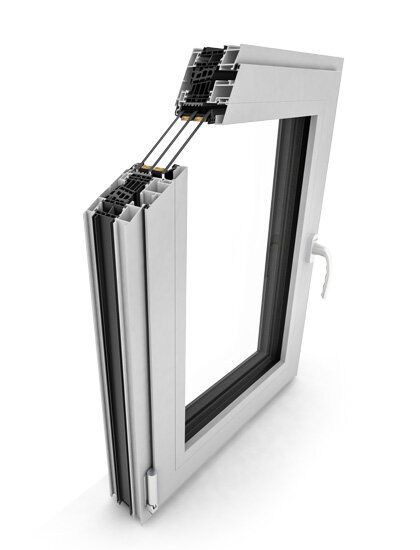

DA-77 US

DA-77 EI

Standardfarben

Furniere

Holzähnliche Lacke

Im DA-77-System hergestellte Eckfenster sind vor allem Produkte, die in modernen Gebäuden verwendet werden, bei denen der visuelle Effekt den Erwartungen aktueller architektonischen Entwürfe entspricht.

Das DA-77EI-System dient zur Herstellung von Fenstern der Feuerwiderstandsklasse EI 30 nach EN 13501-2À1.

Die Konstruktion basiert auf dem DA-77 System, dank dessen sie sich durch hohe Wärme- und Schalldämmung sowie Wasser- und Luftdichtheit auszeichnet. Das DA-77 EI-System kombiniert die Vorteile eines klassischen Fenstersystems mit den Eigenschaften feuerfester Trennwände.
